دانلود نقشه های معماری-سازه-برق-مکانیک و نمای اجرایی ساختمان ۲۵۰ متری

دانلود نقشه های معماری-سازه-برق-مکانیک و نمای اجرایی ساختمان ۲۵۰ متری
حجم فایل: 6.21 MB
١٥,٠٠٠
٧,٥٠٠ تومان
50% تخفیف
همیشه لازم است که یک مهندس معمار بداند که یک نقشه معماری که مطابق قوانین مقررات ملی ساختمان کشور ترسیم شده، نقشه های رشته های دیگر همچون برق، مکانیک و محاسبات ساختمانی که طراحی می‌کند چگونه است.
در این پرونده نقشه معماری یک آپارتمان ۶ طبقه مسکونی با زمینی به مساحت ۲۵۰ متر، که مطابق مقررات ملی از شهرداری تهران کسب مجوز نموده؛ قرار داده شده و در کنار آن نقشه‌های سازه و برق و مکانیک و نما(کمیته نما) نیز که بر اساس مقررات ملی و آيین نامه ها و استانداردها طراحی شده وجود دارد.
تمامی فایل‌ها با فرمت DWG و خروجی نرم افزار اتوکد AutoCad 2015 می باشد.
مشخصات ارائه دهنده
پادیاو
پادیاو
مدت فعالیت: 1 سال و 11 ماه
تعداد فایل ها: 1

این ساختمان چنین مشخصاتی دارد.

در منطقه ۶ تهران واقع است

مساحت زمین ۲۵۳ متر

مساحت هر واحد ۱۳۵ متر

مساحت کل ۹۳۹ متر

تعداد کل طبقات ۶ طبقه و در واقع ۵ طبقه مسکونی تک واحد روی پیلوت به عنوان پارکینگ است.

این پرونده علاوه بر همه نقشه‌های لازم برای اخذ پروانه تخریب و نوسازی از شهرداری‌ مناطق تهران، شامل  نقشه نمای ساختمان بر اساس استانداردهای کمیته نمای شهرداری منطقه جهت دریافت تاییدیه نیز می‌باشد
لذا با دریافت این فایل تمامی نقشه‌های لازم برای کسب پروانه ساختمان مطابق مقررات ملی را دریافت خواهید کرد!
شامل:
نقشه های معماری
نقشه‌های سازه
نقشه‌های برق
نقشه‌های مکانیک و
نقشه‌های نمای اجرایی ساختمان ۲۵۰ متری

گالری تصاویر

سرفصل ها

نقشه های معماری

  • سایت پلان

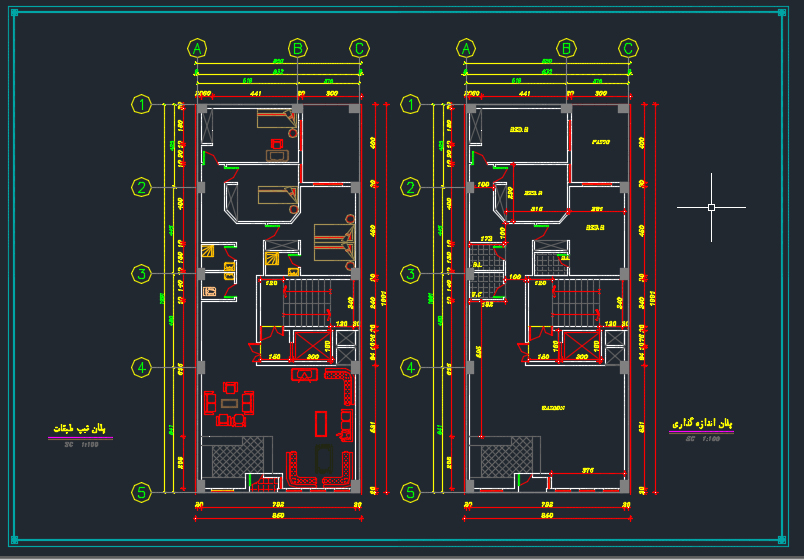

  • پلان تیپ طبقات
  • پلان اندازه گذاری
  • پلان مبلمان
  • پلان پارکینگ
  • پلان بام
  • مقطع عرضی
  • مقطع طولی
  • نما
  • جزئیات مبحث ۱۹
  • چک لیست انرژی

نقشه سازه (محاسبات)

  • پلان ستون‌گذاری
  • پلان فونداسیون
  • شیت‌های تیرریزی طبقات
  • شیت‌های مقاطع ستون‌ها و نمای جانبی و فوقانی ستون‌ها
  • شیت‌های مقاطع تیر‌ها
  • جزئیات چال آسانسور
  • جزئیات و دتایل‌های اجرایی سازه سقف‌ها و کلاف عرضی (ژوئن)
  • جزئیات اتصال تیرچه به تیر وسط
  • جزئیات اتصال تیرچه به تیرهای کناری
  • جزئیات اتصالدیوارهای محیطی به سازه بتنی
  • جزئیات آرماتورگذای دال راه پله
  • جزئیات تیپ تیرها و مقطع ستونهای نما
  • جزئیات سقف تیرچه بلوک در طبقات و بام
  • جداول میلگردگذاری
  • شیت‌های جزئیات سازه نگهبان

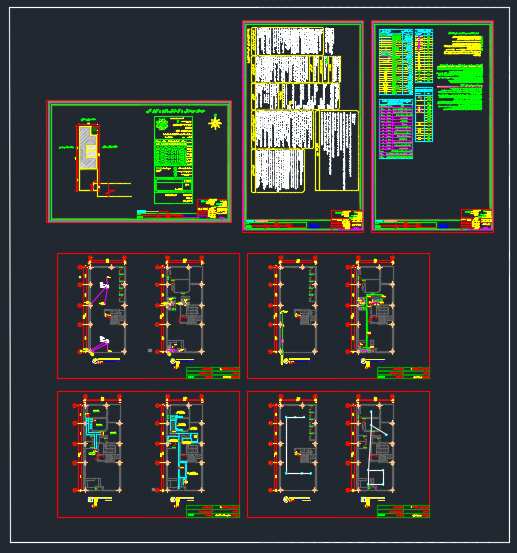

نقشه برق

  • شیت توضیحات اجرایی
  • شیت اطلاعات نقشه‌ها
  • سایت پلان
  • پلان روشنایی طبقات
  • پلان سیستم پریز برق
  • پلان سیستم اعلام حریق

نقشه تاسیسات مکانیکی

  • شیت توضیحات اجرایی
  • شیت اطلاعات نقشه‌ها
  • سایت پلان
  • پلان سیستم فاضلاب
  • پلان سیستم آبرسانی
  • پلان سیستم گرمایش و سرمایش
  • پلان سیستم شبکه بارنده

نقشه نما

  • طرح نمای جنوبی و دتایلهای برجستگی سطوح
  • نمای جنوبی و دتایل‌های مصالح
  • شیت‌های جزئیات اجرایی
